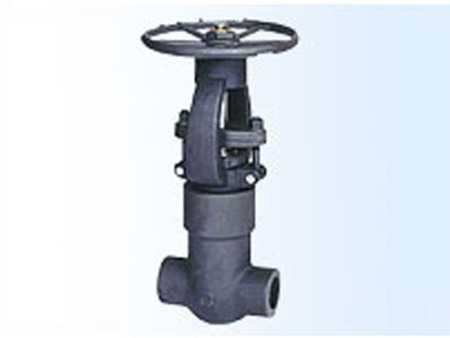

Z45X軟密封閘閥
下一條：
Z61Y鍛鋼閘閥(大連式)
產品介紹
產品引用標準：
閘閥的設計與API602，BS5352和ASME B16.34。檢驗與測試按API598，標記按MSS-SP-25產品結構特點：
鍛鋼閘閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封。主要零件的材料說明：
序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L) 2 閥座 A276 420 A276 304 A276 304(L) A276 316(L) 3 閘板 A182 F430/F410 A182 F304 A182 F304(L) A182 F316(L) 4 閥桿 A182 F6a A182 F22 A182 F304(L) A182 F316(L) 5 墊片 316夾柔性石墨 316夾PTFE 6 閥蓋 A105N A182 F22 A182 F304(L) A182 F316(L) 7 閥蓋 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 8 圓柱銷 A276 420 A182 F304 9 填料壓套 A276 410 A182 F304(L) A182 F316(L) 10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 11 填料壓板 A105 A182 F11 A182 F304(L) A182 F316(L) 12 螺母 A194 2H A194 4 A194 8 A194 8M 13 閥桿螺母 A276 420 14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M 15 銘牌 SS 16 手輪 A197 17 潤滑墊片 A473 431 18 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等 適用溫度 -29°C～425°C -29°C～550°C -29°C～200°C 注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；主要外形尺寸：
NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ L 900-150Lb 140 140 140 178 178 216 2500Lb 186 186 186 232 232 279 H(開) 321 321 321 380 414 502 W 160 160 180 200 250 280 重量 900Lb-1500Lb 11.5 10.8 10.5 19.6 21.0 55.4 2500Lb 12.3 11.6 10.8 26.0 28.4 60.0
