摘要
我廠生產的通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、石化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
產品介紹
一、產品概述
我廠生產的通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、石化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
二、主要參數
公稱壓力（MPa)：0.05MPa
介質溫度：-30℃～-350℃
強度試驗：0.1MPa
適用介質：冷熱風、煙氣
介質流速：25m/s
泄漏率：3%
三、主要零件材料
閥體:碳鋼
閥板:碳鋼
閥軸:碳鋼、不銹鋼

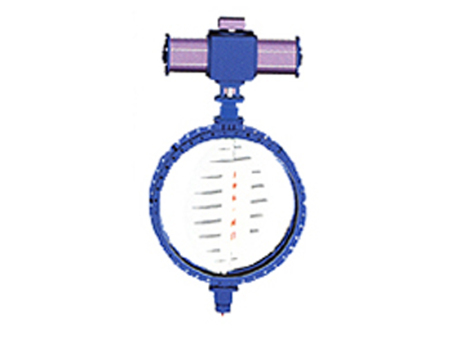

四、TD641W氣動通風蝶閥主要外形連接尺寸
DN D D1 L L1 L2 n-Фd b 300 405 370 120 716 220 8-12 10 350 455 420 140 786 240 8-14 10 400 505 470 140 924 270 12-18 10 450 570 530 160 999 295 12-18 10 500 620 580 160 1079 325 12-18 10 600 720 680 180 1140 380 16-18 12 700 820 780 180 1240 430 16-18 12 800 920 880 200 1350 490 16-18 12 900 1040 990 200 1450 540 16-18 14 1000 1140 1090 220 1550 590 20-18 14 1100 1240 1190 220 1800 640 20-18 14 1200 1340 1290 240 1900 690 20-18 14 1300 1440 1390 240 2020 760 20-18 16 1400 1540 1490 260 2120 810 24-18 16 1500 1640 1590 260 2220 860 24-18 16 1600 1740 1690 280 2390 980 24-18 16 1700 1840 1790 280 2590 1030 28-22 16 1800 1940 1890 300 2709 1096 28-22 16 1900 2040 1990 300 2826 1146 32-22 16 2000 2150 2090 320 2926 1196 32-26 16 2200 2360 2300 340 3126 1296 36-26 16 2400 2560 2500 360 3326 1396 36-26 18 2600 2760 2700 380 3526 1496 40-26 18 2800 2960 2900 400 3726 1596 40-26 18 3000 3190 3110 400 4098 1698 44-30 18 3200 3390 3310 440 4338 1798 44-30 20 3400 3590 3510 440 4578 1898 48-30 20 3600 3790 3710 480 4780 1998 48-30 20 3800 4000 3910 480 5000 2098 52-30 22 4000 4210 4120 520 5200 2210 52-30 22
