摘要
氣動薄膜調節閥是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。襯氟調節閥與介質接觸的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯，又采用聚四氟乙烯波紋管密封確保無滲漏，廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發、滲透性強等氣體、液體介質的過程控制與調節。
產品介紹

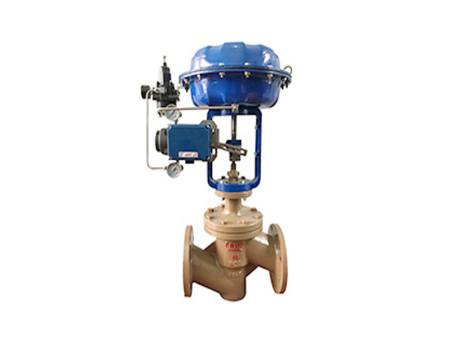

一、氣動薄膜襯氟調節閥產品介紹：
氣動薄膜調節閥是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。襯氟調節閥與介質接觸的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯，又采用聚四氟乙烯波紋管密封確保無滲漏，廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發、滲透性強等氣體、液體介質的過程控制與調節。
二、氣動薄膜襯氟調節閥基本參數：
通用型號：ZMAPF ZJHPF46 ZJHCF ZMQPF
公稱通徑：DN20mm~DN350mm
壓力范圍：1.6MPa~2.5MPa~6.4MPa
使用溫度：-40~180℃ -20～+150℃
制造標準：GB/T4213-1992
連接尺寸：GB/T9113-2000
尺寸長度：GB/T12221-2005
閥體材質：CF8不銹鋼 WCB鑄鋼
閥體型式：單座柱塞型閥芯
壓蓋型式：螺栓壓緊式
流量特性：線性特性和等百分比特性
內部填料：V型聚四氟乙烯填料
三、氣動薄膜襯氟調節閥性能特點:
1、耐腐蝕閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕；
2、密封性能好采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏；
3、泄漏量小由于閥芯、閥座是軟密封，泄漏量低于IV級標準；
4、采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高；
5、泄漏量小于閥額定容量的0.01%；
6、回差帶定位器小于全行程的1% ；
7、基本誤差:帶定位器：小于全行程的±1%。
