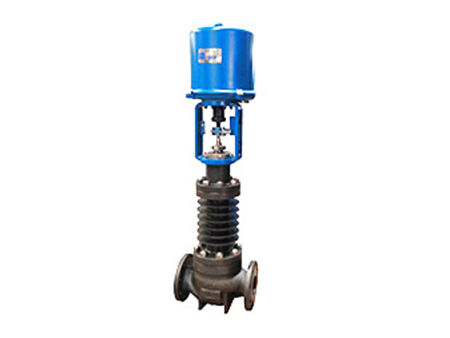

電動波紋管調節閥由3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等參數的調節。

一、電動波紋管調節閥產品介紹：

電動波紋管調節閥由3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等參數的調節。

二、電動波紋管調節閥基本參數：

閥體形式：直通鑄造球型閥

公稱通徑：DN25～300mm

公稱壓力：PN1.6、2.5、4.0、6.4MPa

法蘭標準：GB/T9113、 JB/T79

閥芯形式：?jiǎn)巫⒒\式、套筒型閥芯

流量特性：線性、等百分比

連接形式：法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

閥蓋形式：波紋管密封型-40～+350℃

壓蓋型式：螺栓壓緊式

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

三、電動波紋管調節閥性能特點：

波紋管單座柱塞型閥芯 波紋管籠式閥芯(導向型) 波紋管套筒式(壓力平衡式)閥芯 閥芯采用上導向結構，結構緊湊，有呈S流線型的流道，使其壓降損失小、流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準，上閥蓋采用波紋管密封結構，適用于易燃易爆易揮發和稀有貴重金屬介質的調節，另外該閥也可用在真空的場合。

四、電動波紋管調節閥執行機構：

執行配置：3810系列、PSL系列

電源電壓：220V/50Hz、

輸入信號：4-20mA或1-5V·DC

防護等級：相當IP55、

隔爆標志：ExdⅡBT4、

環境溫度：-25～+70℃、環境濕度：≤95%
