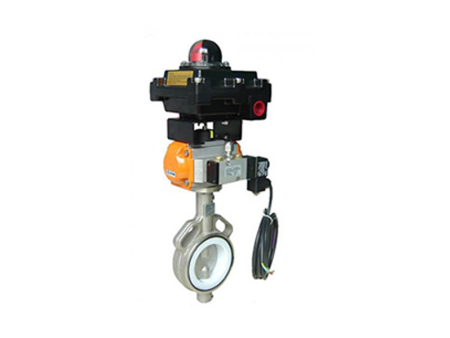

防爆氣動蝶閥安裝于管道的直徑方向，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。結構簡單、體積小、重量輕，只由少數幾個零件組成，而且只需旋轉90°即可快速啟閉，操作簡單，同時防爆氣動蝶閥具有良好的流體控制特性，有金屬密封和軟密封兩種密封型式，金屬密封型適用于溫度≥250度以上的工況，軟密封型適用于≤150度以內的工況場合。

一、防爆氣動蝶閥基本介紹：

防爆氣動蝶閥安裝于管道的直徑方向，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。結構簡單、體積小、重量輕，只由少數幾個零件組成，而且只需旋轉90°即可快速啟閉，操作簡單，同時防爆氣動蝶閥具有良好的流體控制特性，有金屬密封和軟密封兩種密封型式，金屬密封型適用于溫度≥250度以上的工況，軟密封型適用于≤150度以內的工況場合。

二、防爆氣動蝶閥標準規范：

制造驗收：ISO 10631—1991

結構長度：ISO 5752—1988

法蘭連接：ISO 7005.2

標準檢驗：ISO/DIN 5208—1987

驅動裝置：ISO/DIN 5211—1982

公稱壓力：PN0.6Mpa、PN1.0Mpa、PN1.6Mpa

三、防爆氣動蝶閥材質參配：

連接方式：對夾、法蘭連接

閥體材質：球墨鑄鐵、灰鑄鐵、鑄鋼、不銹鋼

閥板材質：球鐵鍍鎳磷、球鐵覆尼龍、不銹鋼（304、316、316L）、哈式合金

密封材料：丁腈橡膠NBR、三元乙丙EPDM（可選耐熱、耐磨）、聚四氟乙烯PTFE

閥桿材質：碳鋼鍍鎳磷、416/304/316

氣缸形式：雙作用 單作用（彈簧復位式）

氣源壓力：雙作用4～8bar、單作用5～8bar

限位開關：遠程反饋開關信號（普通型、防爆型可選）

電磁閥： 雙作用選二位五通、單作用選二位三通（普通型、防爆型，多種電壓可選）

三聯件： 可對氣源穩壓、過濾、氣缸加潤滑油

手輪機構： 轉動手輪機構，可實現手動開、關閥

電氣定位器： 輸入4～20mA信號,實現閥門調節功能（普通型、防爆型可選）
