一、氣動鑄鋼法蘭球閥產品介紹：

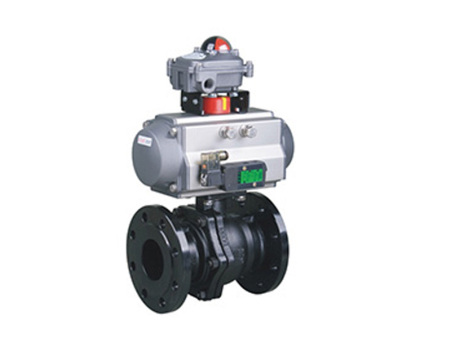

氣動鑄鋼法蘭球閥主要由鑄鋼球閥和（單作用或雙作用）氣動執行器，閥門定位器，以及電磁閥，氣源過濾器組合而成。主要依靠氣源（壓縮空氣為動力）接受工業信號(4~20mA)，來觸動執行器傳動閥桿的旋轉帶動球心（0-90°）轉角來完成開關動作。氣動鑄鋼法蘭球閥特別適用于，污水，導熱油，天然氣等一些微腐性氣液體的管道上作為介質的開關和調節使用。
二、氣動鑄鋼法蘭球閥標準參數:
公稱通徑：DN20~600mm
壓力范圍：1.6~6.4MPa
適用溫度：-40～350℃
適用介質：污水、油品、天然氣
閥體材質：WCB鑄鋼
驅動方式：氣動（壓縮空氣傳動）
三、氣動鑄鋼法蘭球閥執行機構：
氣動鑄鋼法蘭球閥采用GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
四、氣動鑄鋼法蘭球閥性能特點：
1、齒輪式雙活塞，輸出力矩大，體積小；
2、氣缸選用鋁金材料，重量輕、外形美觀；
3、可在頂部、底部安裝手動操作機構；
4、齒條式連接可調節開啟角度、額定流量；
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作；
6、ISO5211標準連接為產品的安裝更換提供了方便；
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
