摘要
氣動V型法蘭球閥是一種直角式高回轉結構的控制閥。是由高性能氣動執行器和V型法蘭球閥裝置而成。氣動V型法蘭球閥的球心設計帶有特殊的V型缺口。球心和閥座之間是無間隙回轉，具有良好的剪切力度和自潔性能。通過與定位器以及電磁閥配套使用，可實現應用上的比例和調節，以及準確的流量特性控制。氣動V型法蘭球閥應用范圍廣，特別是針對于油品、紙漿、糖液、固態顆粒、纖維以及渾濁液體介質的管道上。用來作為介質的接通以及切斷和調節。
產品介紹

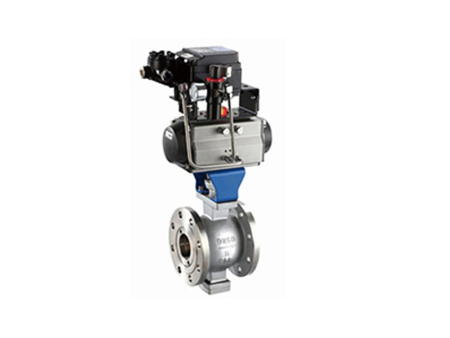

一、氣動V型法蘭球閥產品介紹：
氣動V型法蘭球閥是一種直角式高回轉結構的控制閥。是由高性能氣動執行器和V型法蘭球閥裝置而成。氣動V型法蘭球閥的球心設計帶有特殊的V型缺口。球心和閥座之間是無間隙回轉，具有良好的剪切力度和自潔性能。通過與定位器以及電磁閥配套使用，可實現應用上的比例和調節，以及準確的流量特性控制。氣動V型法蘭球閥應用范圍廣，特別是針對于油品、紙漿、糖液、固態顆粒、纖維以及渾濁液體介質的管道上。用來作為介質的接通以及切斷和調節。
二、氣動V型法蘭球閥標準參數：
通用型號：VQ647H VQ647Y VQ647F
公稱通徑：DN50mm~DN500mm
壓力范圍：1.6MPa~4.0MPa
使用溫度：-29℃~425℃
適用介質：油品、紙漿、糖液、固態顆粒
閥門材質：不銹鋼304、316L
結構形式：固定式球閥
配套附件：電磁閥、定位器、訊位開關
氣源附件：氣源處理三聯件
備用操作：HVSD手動操作機構
三、氣動V型法蘭球閥工作原理：
氣動V型法蘭球閥是利用壓縮空氣為作為動力，通過配置的閥門定位器、電磁閥接受（4~20mA）的工業信號。驅動執行器運轉推動閥桿，此時閥桿的旋轉帶動球心（0~90°）任意角度的開度調節。實現對介質流量的調節和控制以及比例。
